Como fabricante profissional, gostaríamos de fornecer uma matriz de áudio digital de 12 canais de alta qualidade que atenda às suas necessidades específicas de áudio com precisão e confiabilidade. Priorizamos a entrega pontual para cumprir os prazos do projeto e manter suas operações funcionando perfeitamente. Com nossa dedicação à qualidade e atendimento ao cliente, você pode confiar em nós para sermos seu parceiro confiável em soluções de tecnologia de áudio.
|
Modelo não. |
MX-1212 |
|
Principal Sespecificação |
|
|
ChipDSP |
FLOPS Ti 456 MHz Dual Core |
|
Gravação/reprodução USB 2.0 |
Apoiar |
|
Gerador de conjunto de instruções de controle central |
Apoiar |
|
Processamento de entrada |
Pré-amplificação, gerador de sinal, expansor, compressor, equalização paramétrica de 5 bandas, ganho automático, função de mixagem automática AM, AFS, AEC, ANC |
|
Processamento de saída |
Gerenciador de alto-falantes (equalizador gráfico de 31 bandas, delay, crossover, limitador, filtros de canal alto e baixo) |
|
Mistura de matriz |
Mistura de matriz de sinal de entrada e saída, controle de componentes de mistura |
|
Função de rastreamento automático de câmera |
Apoiar |
|
Predefinição de cena |
100 grupos de configurações personalizadas |
|
Configuração de porta |
|
|
Canal de entrada analógica |
12 |
|
Canal de saída analógica |
12 |
|
Porta de controle Ethernet |
1 |
|
RS232、RS485 |
RS232:1;RS485:1 |
|
GPIO |
8 |
|
Ganho do palco frontal |
51dB (cada nível 3dB, total de 17 níveis) |
|
Balanceado/desequilibrado, suporte de entrada/saída |
Apoiar |
|
MIC\LINE, suporte de entrada/saída |
Apoiar |
|
Chave de alimentação fantasma independente de 48 V para cada canal |
Apoiar |
|
Processamento DSP |
|
|
AM、AGC、AFS、AEC |
√ |
|
Especificação |
|
|
Taxa de amostragem |
48k@24 bits |
|
Poder fantasma |
48 V |
|
Resposta de frequência |
20Hz~20KHz,±0,3dB |
|
THD+N |
≤0,005% @1k,4dBu |
|
Potência de trabalho |
AC110V-220V,50Hz/60Hz |
|
Piso de ruído |
-90dBu |
|
Tamanho |
482*258*45(milímetro) |

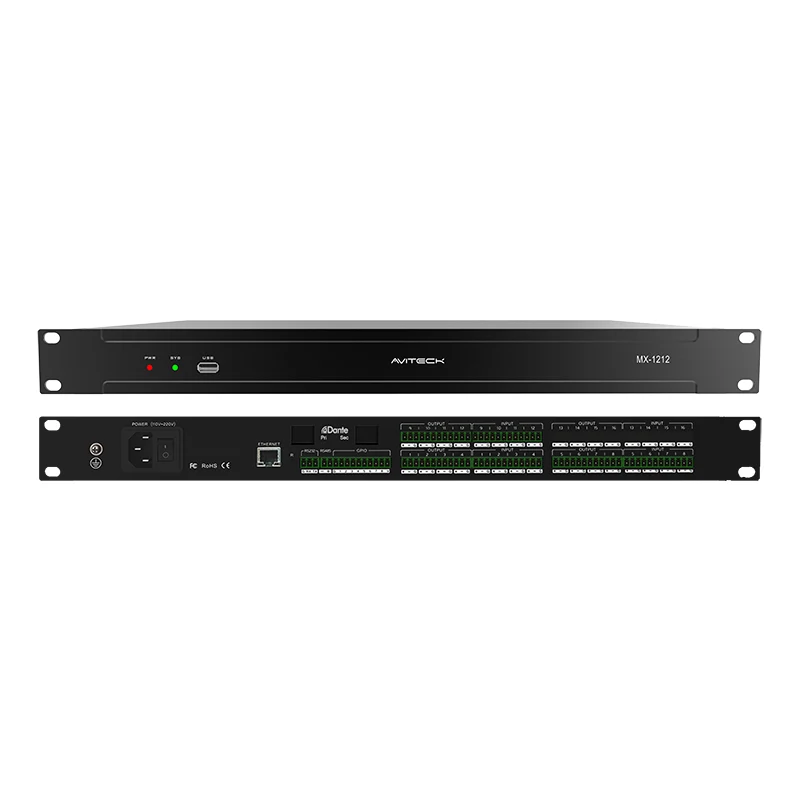

1. Conexão do dispositivo
① Parafuso de aterramento: O circuito interno do equipamento é aterrado através deste parafuso
② Interface de ENERGIA: conecte a fonte de alimentação de 100 ~ 220 V CA e uma chave oscilante.
③ Interface de controle de rede: depure e monitore o dispositivo conectando-se à porta de rede.
④ RESET: Pressione longamente o botão reset para restaurar as configurações de fábrica e reiniciar o processador
⑤ Interface de controle RS232+ RS485+GPIO: Conecte o terminal de controle ou dispositivo de controle central para enviar e receber comandos de controle.
⑥ Interface de rede Dante: Para acessar redes de áudio Dante
⑦ Interface de saída de sinal: amplificador de conexão, alto-falante ativo e outros equipamentos.
⑧ Interface de entrada de sinal: conecte o microfone, DVD e outros equipamentos.
2.Ligar
Ligue a energia e ligue-a. Quando o indicador de energia acender, aguarde até que o indicador de status SYS entre no estado piscante, então o equipamento inicia e conclui
①PWR: luz de energia.
②SYS: luz de status do sistema. A luz verde pisca depois que o dispositivo é iniciado
③USB: dispositivos de armazenamento. (Suporte para gravação e transmissão de disco U em formato MP3 e WAV)
3.Configuração da rede do cliente
O endereço IP padrão para o processador é: 192.168.1.200, máscara de sub-rede: 255.255.255.0 certifique-se de que o endereço IP do cliente e o processador estejam no mesmo segmento, para que o software cliente possa normalmente se conectar ao processador.
Nota: o endereço IP do processador pode ser modificado após o login do software cliente ser bem-sucedido.
4.Abra a página da web e baixe o software
Abra o navegador de acesso ao endereço IP do processador no host do cliente e entre na seguinte página:
Clique no botão de download nesta página para baixar o software para WINDOWS e instalar de acordo com as instruções.
Nota: antes de instalar o software cliente, certifique-se de que seu WINDOWS tenha sido instalado no Microsoft.Net Framework 3.5 ou superior. Parte do sistema (como o Windows 8, ele solicitará: "informações de controle da conta do usuário"), clique em "ok" para aprimorar as permissões do software.
5. Login do software cliente
Após a conclusão da instalação do software cliente, abra o software, clique no botão de pesquisa e visualize a lista de IP dos dispositivos de rede atuais. Clique duas vezes para conectar o endereço IP do dispositivo, na caixa pop-up digite o nome de usuário e a senha (o nome de usuário padrão: admin / senha: 123456) e enviado, após pousar com sucesso, a barra de endereço IP correspondente será alterada para verde pelo vermelho.
6.Mais configurações
O sucesso do login significa que você pode concluir o comissionamento e a configuração do processador. Para obter mais detalhes, use o software no menu de ajuda para documentar a ajuda.
|
Processador |
Fênix de 12 pinos |
Fênix de 3 pinos |
Linha de energia |
|
1 unidade |
- |
1 unidade |
1 unidade |
|
Certificado |
Guia rápido |
Chave de fenda |
|
|
1 unidade |
1 unidade |
1 unidade |
|
