Processador de sinal digital de 8 canais

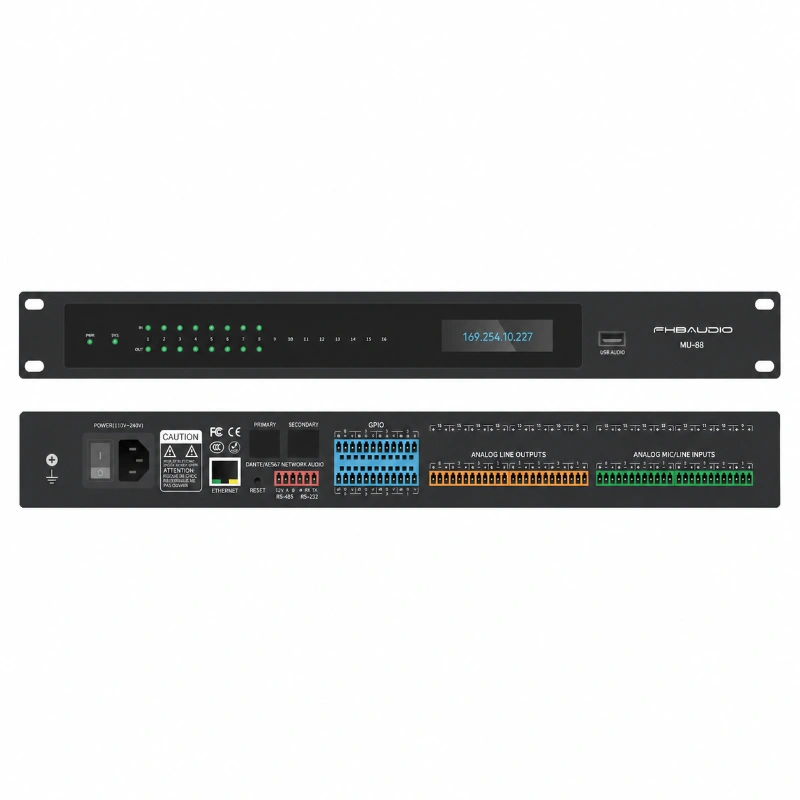

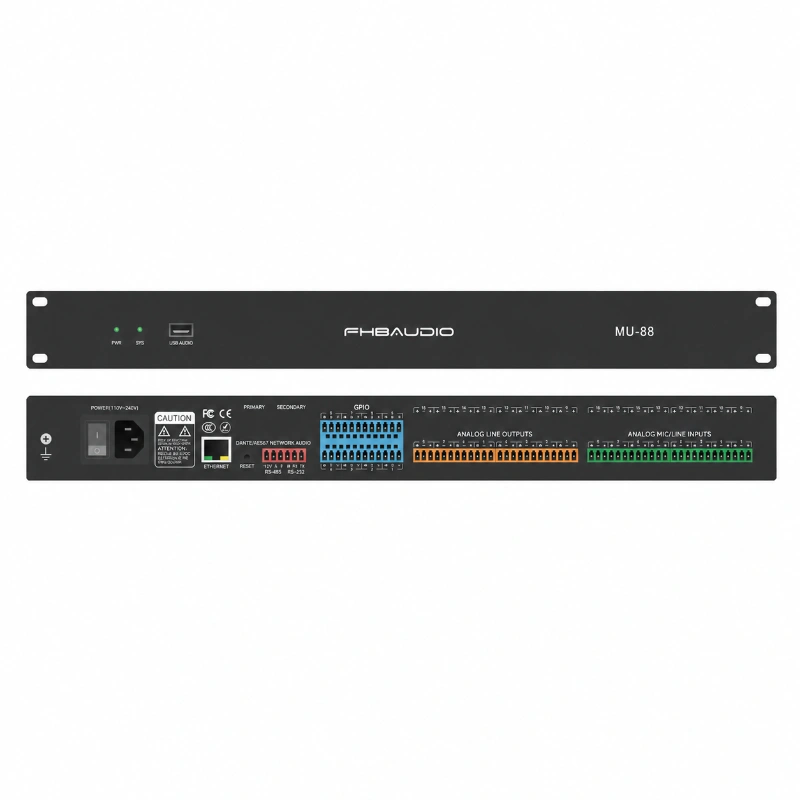

O processador de sinal digital de 8 canais MU88 é um processador de sinal digital profissional desenvolvido para sistemas de áudio comerciais que exigem mixagem precisa, controle de eco e feedback e gerenciamento de áudio baseado em rede em uma única unidade de espaço em rack. Alimentado por um mecanismo DSP ADI SHARC 21489, ele processa 8 entradas analógicas e 8 saídas analógicas com cancelamento de eco acústico do tipo barramento, supressão de feedback de canal independente e mixagem automática de compartilhamento de ganho. Uma placa de som USB integrada permite conexão direta a um PC para reprodução de música, gravação e plataformas de conferência suave, como Zoom e Tencent Meeting. Projetado para integradores e consultores AV, o MU88 simplifica o projeto de sistemas em salas de conferência, salas de aula e locais multifuncionais, consolidando cancelamento de eco, mixagem e roteamento de áudio em um processador controlável centralmente, reduzindo o espaço em rack e o tempo de instalação e, ao mesmo tempo, melhorando a confiabilidade diária para os usuários finais.

O MU88 pertence à série de processadores de sinal digital prontos para Dante da FHB Audio, posicionado para integradores que precisam de processamento de áudio confiável com controle e monitoramento baseados em rede. Em sua essência, a unidade funciona com um processador ADI SHARC 21489 operando a 450 MHz SIMD com 400 MIPS / 1,6 GFLOPS de capacidade de processamento, dando-lhe espaço para executar múltiplas funções DSP simultaneamente sem latência adicional – o atraso do sistema é mantido abaixo de 3 ms.

Princípio de funcionamento:o áudio analógico entra através de 8 canais de entrada balanceados, é convertido e processado através dos estágios de mixagem, filtragem e dinâmica do mecanismo DSP e, em seguida, roteado para 8 saídas analógicas balanceadas. O AEC do tipo barramento (tempo de cauda de 512 ms, convergência de 60 dB/s, profundidade de cancelamento de 60 dB) remove o eco dos sinais de conferência, enquanto o AFC de canal independente aplica supressão de feedback baseada em entalhe com até 10 dB de ganho adicional antes do feedback. A supressão de ruído ANS, um Ducker e a compensação de ganho de ruído ANC limpam ainda mais o caminho do sinal, e a mixagem automática de compartilhamento de ganho AMC com um mixer de portão mantém as salas com vários microfones balanceadas automaticamente.

Valor central:o processador de sinal digital de 8 canais reduz o rack de áudio de uma sala a um único processador, em vez de uma pilha de mixers, canceladores de eco e supressores de feedback separados, o que reduz o custo de instalação e a manutenção a longo prazo. Seu suporte de controle central (RS232, RS485, UDP) e GPIO de 8 vias permitem que os integradores conectem o MU88 a sistemas de controle de terceiros para inicialização e desligamento da sala com um toque.

Vantagem do sistema:um aplicativo de controle de PC com Windows permite que os técnicos editem e armazenem diversas cenas — modo de reunião, modo de apresentação ou modo de evento — e inclui um recurso de bloqueio de tela para evitar alterações acidentais em um sistema ativo. Até 30 dispositivos podem ser gerenciados a partir de uma única interface, e o MU88 suporta até 8 dispositivos operando on-line simultaneamente, tornando-o adequado tanto para instalações em uma única sala quanto para implantações maiores em várias salas gerenciadas a partir de um painel.

Posicionamento do aplicativo:o MU88 é mais adequado para salas de conferências, salas de treinamento, salas de aula e salas de reunião de médio porte que precisam de reforço de voz confiável, mixagem automática e controle remoto sem a complexidade de um projeto de programação DSP totalmente personalizado.

Parâmetros do produto

Recursos do produto

Mecanismo DSP de alto desempenho

Construído no processador SIMD ADI SHARC 21489 @ 450 MHz com 400 MIPS / 1,6 GFLOPS de capacidade de processamento, o MU88 executa mixagem, filtragem e processamento dinâmico em paralelo, mantendo o atraso do sistema abaixo de 3 ms, para que conferências ao vivo e reforço de fala permaneçam responsivos.

Placa de som USB integrada para conferências suaves

Uma placa de som USB integrada de entrada/saída se conecta diretamente a um laptop ou PC, suportando reprodução de música, gravação e plataformas de videoconferência suaves, como Zoom, Tencent Meeting e DingTalk, sem qualquer hardware de interface de áudio adicional.

Cancelamento de eco acústico tipo barramento (AEC)

O AEC do tipo barramento com tempo de cauda de 512 ms, taxa de convergência de 60 dB/s e amplitude de cancelamento de 60 dB remove o eco em todos os canais ativos, mantendo os participantes remotos afastados durante reuniões híbridas e videochamadas.

Supressão de feedback de canal independente (AFC)

O AFC por canal usa um algoritmo de filtro notch para suprimir o feedback em cada microfone de forma independente, adicionando até 10 dB de ganho utilizável antes do feedback em salas abertas com vários microfones ao vivo.

Supressão de ruído e compensação de ganho

A supressão de ruído ambiente ANS melhora a relação sinal-ruído em até 18 dB, enquanto o compensador de ganho de ruído Ducker e ANC integrado gerencia automaticamente o ruído de fundo e ganha mudanças durante períodos silenciosos ou barulhentos.

Mixagem automática de compartilhamento de ganho (AMC)

A mixagem automática AMC com um mixer de portão equilibra vários microfones abertos automaticamente, reduzindo a necessidade de ganho manual durante reuniões com vários alto-falantes ativos.

Controle Central Flexível

Os modos de controle RS232, RS485 e UDP, juntamente com GPIO de 8 vias, permitem a integração com sistemas de controle de terceiros para alimentação com um toque, comutação de sinal e controle ambiental em uma sala ou instalação.

Software de controle do Windows baseado em cena

Um cliente Windows dedicado permite que os técnicos monitorem o processador, editem e recuperem cenas, como modo de reunião ou modo de evento, e bloqueiem a tela para evitar alterações acidentais – com até 30 dispositivos gerenciáveis ​​a partir de uma única interface.

Aplicativos

Salas de conferências corporativas

Ofereça reforço de fala claro, mixagem automática e reuniões híbridas sem eco para salas de reuniões e espaços de conferência de médio porte.

Salas de treinamento e salas de aula

Suporta ambientes de palestra e treinamento com vários microfones com compartilhamento automático de ganho e supressão de feedback para clareza de voz consistente.

Salas multifuncionais

Controle a alternância entre apresentações, discussões e cenas de áudio de eventos por meio de perfis de processamento pré-configurados e recuperáveis.

Instalações distribuídas/multi-salas

Gerencie até 8 dispositivos on-line e até 30 unidades a partir de uma interface de controle, simplificando a supervisão de processadores em diversas salas.
