Painel de controle DSP

Painel de controle DSP

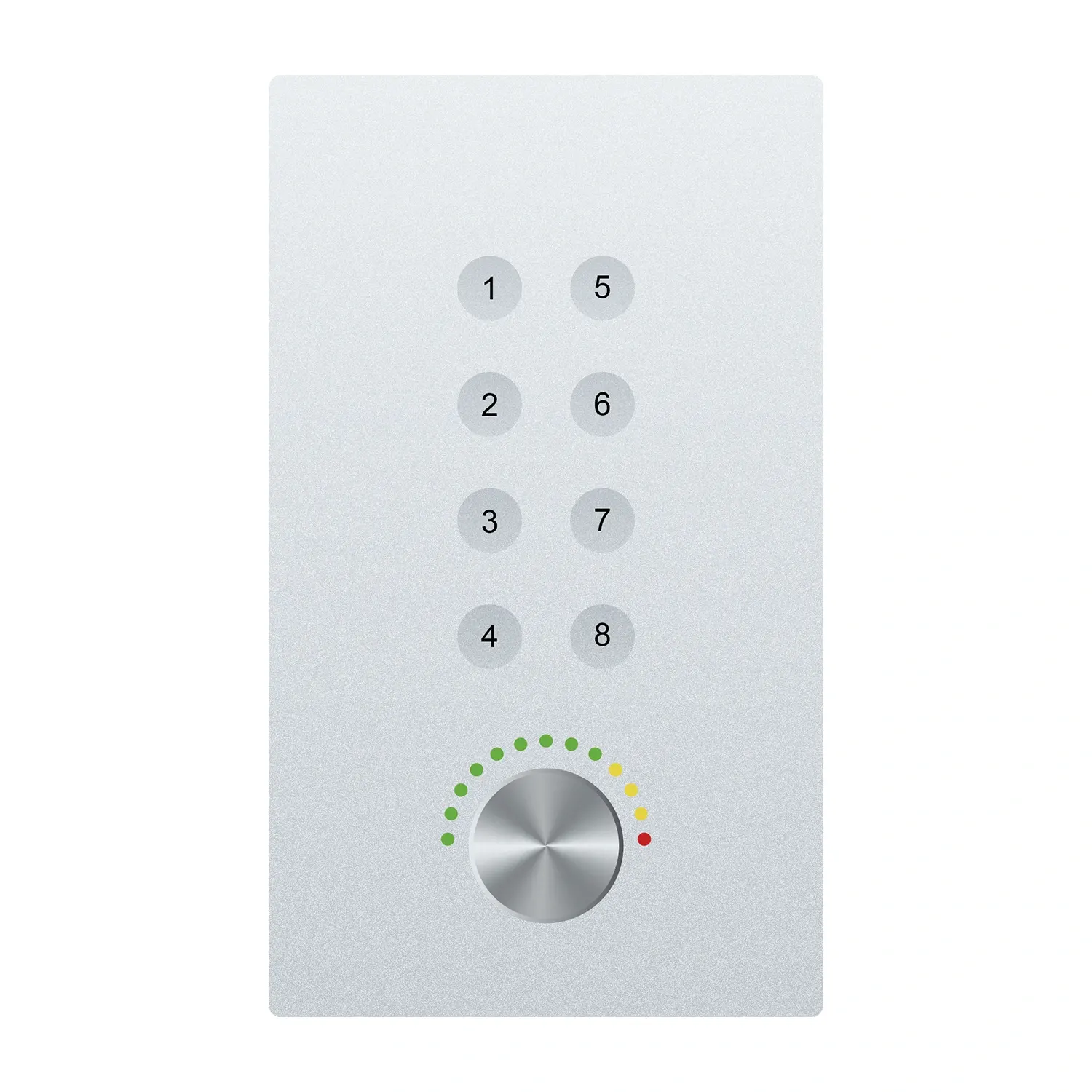

O painel de controle NCP-01 DSP é o painel de controle para MU DSP.

O número de chaves não é inferior a 8, não inferior a um botão;

Suporte à função definido pelo usuário;

Adotar protocolo de comunicação UDP;

Fonte de alimentação POE;

Compatível com o MU DSP e a mesma marca.

Parâmetros do painel de controle DSP:

Painel de controle DSP

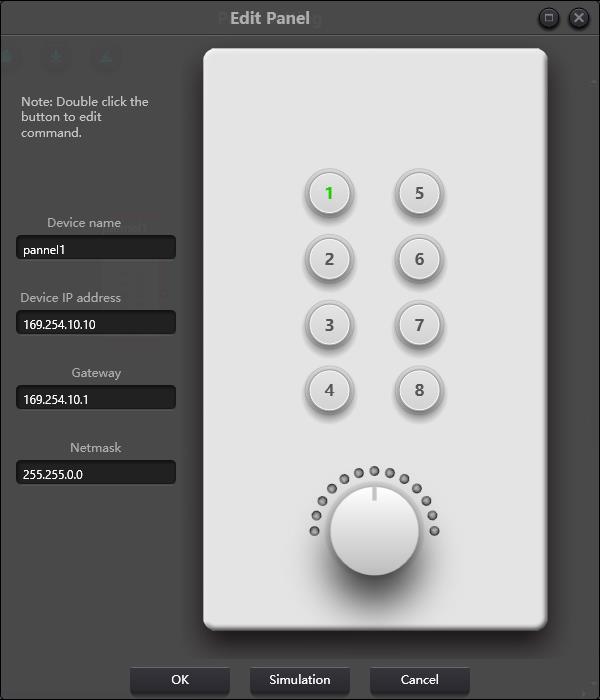

Existem 8 teclas e um botão no painel de chaves. O botão é usado para ajustar ganhos e 8 teclas podem ser usadas para realizar diferentes funções através da programação. Existem quatro tipos de funções -chave, incluindo ajuste de volume, mudo, predefinição e comando. Arraste um item na área de função para a chave designada para concluir a programação da chave.

Da mesma forma, após o término de toda a programação, os usuários podem usar o botão de emulação para verificar se a configuração está correta.

Instruções para indicadores de operação do painel

1. O indicador de chave permanece ativado, o que indica que a chave é configurada com a função mudo.

2. O indicador de chave continua piscando, o que indica que a chave é configurada com a função de ganho. O botão configurado também usa e ajusta o ganho do canal. 13 indicadores ao redor do botão indicam ganhos.  Eles estão ligados ou desligados com tamanho de ganho. Todos os 13 indicadores desligados indicam o ganho de -72dB, enquanto todos indicam o ganho de 12dB.

3. Um flash repentino acontece ao pressionar o indicador da tecla indica que a tecla está configurada com a função predefinida ou de comando.

Função de comando: os dados de comando vêm do comando de controle central. Consulte a Seção 5.
