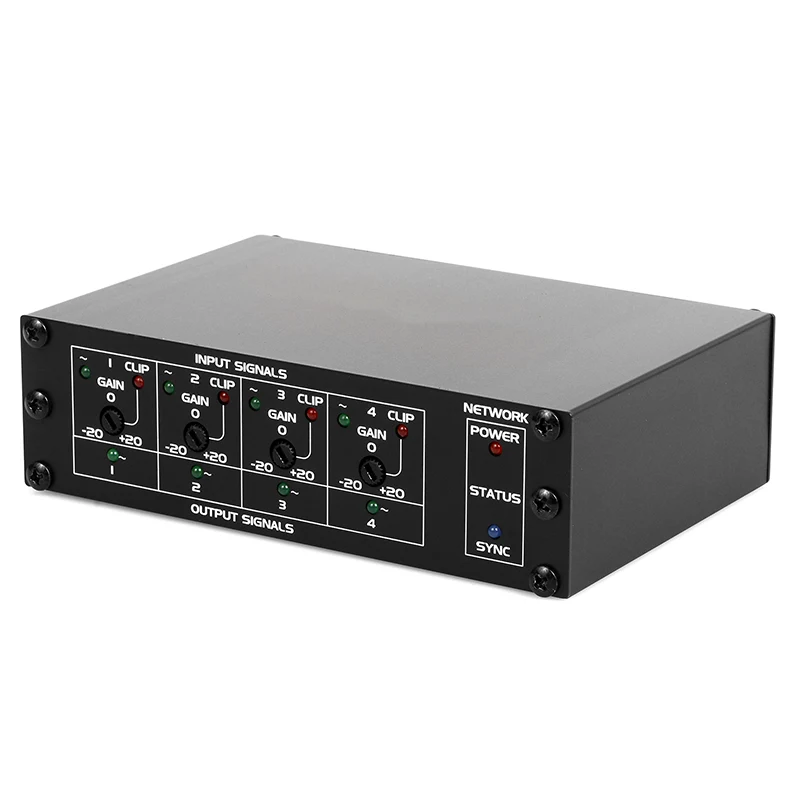

O DB0404 é uma excelente caixa de interface Dante de qualidade para converter quatro canais Dante em saídas de áudio analógicas e quatro entradas de áudio analógicas em rede Dante.

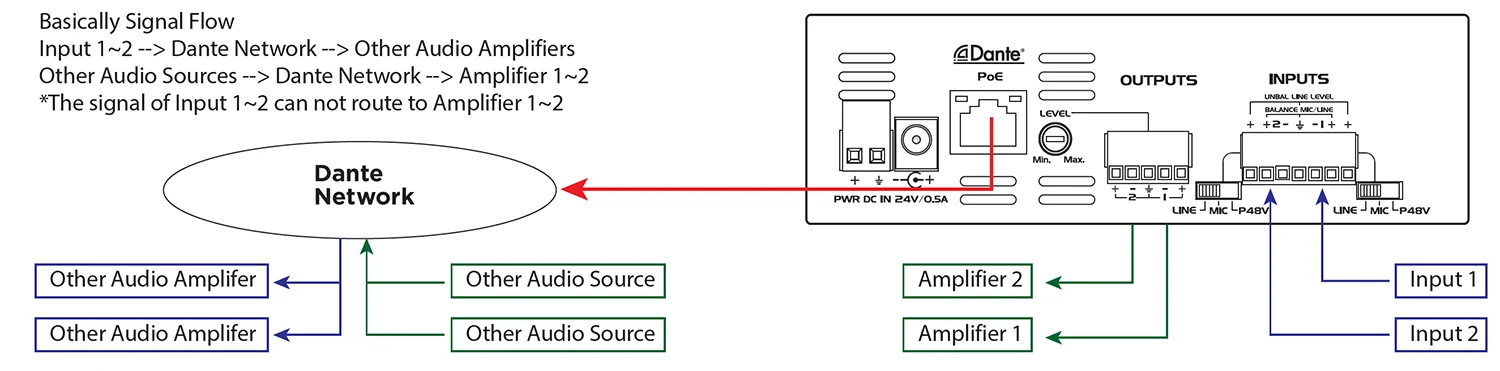

Basta usar o cabo CAT5 para conectar a porta RJ45 a um comutador Ethernet e usar o "Dante Controller" para rotear a baixa latência do sinal de/de outros dispositivos que já se conectaram na mesma rede Dante.
Fornece interface Dante para quatro entradas / saídas
* Quatro canais de áudio de microfone ou linha padrão convertidos em rede Dante
*Mic/linha selecionável em cada entrada
* Ganhe controle em cada entrada
*Fornece energia fantasma de 48V para cada entrada de microfone condensador
*Aceita entradas de sinal equilibrado ou desequilibrado
* Cada sinal de entrada de áudio/LED de clipe no painel frontal
* Cada sinal de saída de saída de áudio LED no painel frontal
* Quatro níveis de linha de saída de áudio equilibrados da rede Dante
*Alta resolução de 24 bits converte analógico em digital e digital para analógico
* LEDs indicam o status de sincronização de energia e rede
* Alimentado por fonte de alimentação externa de 24VDC
* Operação normal com o interruptor de rede de habilitação POE
|
Saídas de nível de rede para linha para linha |
|
|
Saídas |
Bloco de terminal destacável de 5p, equilibrado/desequilibrado |
|
Nível de saída |
-10 dbu nominal |
|
Nível de saída |
+10 dbu máximo |
|
Tensão de saída: |
+20dbu (@ 0db Saída Ganho) |
|
Impedância de saída |
150 _ equilibrado; 75 _ desequilibrado |
|
Resposta de frequência |
20 Hz a 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Barulho |
<-75db |
|
Crosstal |
<85 dB (20 Hz a 20 kHz) |
|
Entradas de microfone/linha para a rede Dante |
|
|
Entradas de microfone |
|
|
Entradas |
7 PIN EURO Terminal, equilibrado |
|
Ganho |
Microfone condensador: 40 dB |
|
Microfone dinâmico |
60 dB |
|
Nível de entrada para +4 dbu |
-36 dbu (condensador) |
|
|
-56 dbu (dinâmico) |
|
|
-36 dbu (máximo) |
|
Impedância de entrada |
40 __ |
|
Poder fantasma |
48 v |
|
Resposta de frequência |
20 Hz a 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Ruído abaixo de +4 dbu |
<-70 dB |
|
Cmrr |
> 70 dB (50 Hz a 120 Hz) |
|
Crosstalk |
<70 dB (20 Hz a 20 kHz) |
|
Entradas de linha |
|
|
Entradas |
7 PIN EURO Terminal, equilibrado |
|
Nível de entrada para +4 dbu |
+4 dbu (equilibrado); -10 dbv (desequilibrado) |
|
Impedância de entrada |
> 40 _ |
|
Resposta de frequência |
20 Hz a 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Ruído abaixo de +4 dbu |
<-75 dB |
|
Cmrr |
> 60 dB (50 Hz a 120 Hz) |
|
Crosstalk |
<75 dB (1 kHz, qualquer linha para qualquer canal de microfone), |
|
|
<70 dB (20 Hz a 20 kHz) |
|
Espaço acima de +4 dbu |
> 18 dB |
|
Canal de Dante |
|
|
Transmissores/receptores |
2/2 |
|
Taxa de transmissão |
100 Mbps |
|
Resolução |
16/24/32 bit |
|
Taxa de amostragem |
44,1 kHz, 48 kHz. |
|
Interface Dante |
RJ45 Jack |
|
Conexões de energia |
2 pinos de terminal do euro, Jack Power |
|
Requisito de energia |
24 VCC @ 180 MA Plus Conected Phantom Cargas, ou POE |
|
Dimensões |
143 mm (W) × 45mm (H) × 93mm (d) |
|
Peso |
0,7kgs |

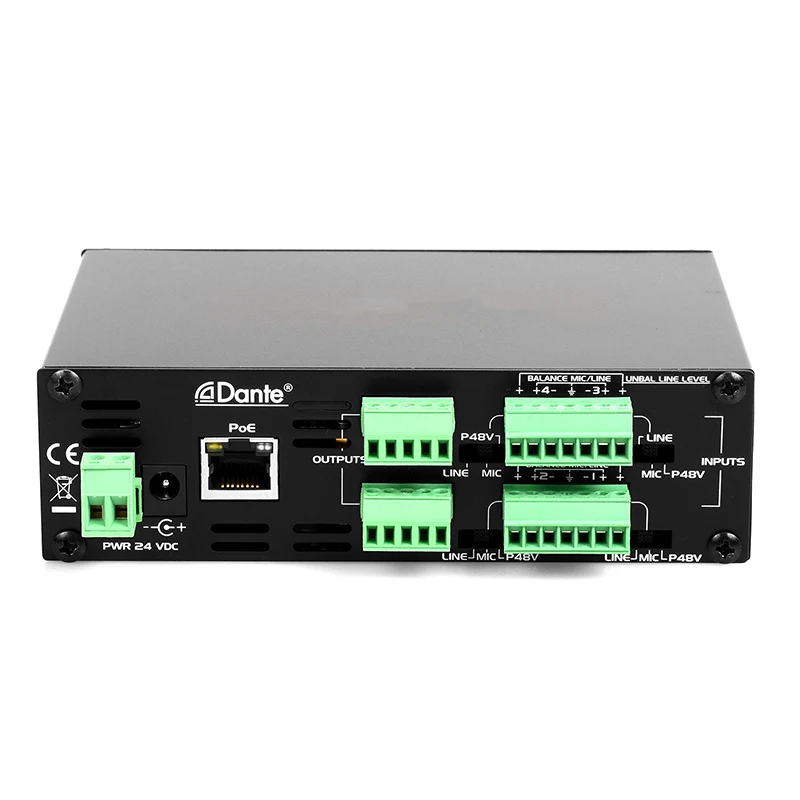

1. Volume da linha: controle de ganho para o nível de saída.
2. Entrada do terminal do euro: receba o sinal de áudio na rede Dante.
3. Porta RJ-45: Usando o cabo CAT5 para conectar-se à rede Dante.
NOTA: O interruptor Ethernet precisa ter fonte de alimentação POE.
4. LED de sincronização: indica o status da rede Dante.
A interface Dante 4CH 4mic/linha de linha x 4Outputs é uma interface de áudio profissional baseada no protocolo de rede Dante, suportando 4 entradas de microfone/linha e 4 saídas. Sua vantagem principal é transmitir sinais de áudio de alta qualidade e baixa latência através de redes IP, adequadas para cenários que requerem fiação flexível, transmissão remota ou integração de áudio multicanal.
1. LIVE SOM: Caixa de estágio distribuído: Coloque a interface perto do palco e transmita vários sinais de microfone/instrumento (como bateria, vocais) ao misturador a uma longa distância através da rede Dante para evitar interferências de cabos analógicos longos.
Monitoramento de várias zonas: 4 saídas podem enviar diferentes sinais mistos para os alto-falantes do monitor ou sistemas de retorno de ouvido para atender às necessidades personalizadas de monitoramento dos músicos.
2. Produção de transmissão/streaming: Sala de produção remota: no estúdio ou no estádio esportivo, 4 microfones entrevistas ou áudio de comentaristas são transmitidos para a sala de controle em tempo real através da rede Dante, e a extremidade da saída pode ser conectada a um dispositivo de gravação ou a um codificador ao vivo.
Backup redundante: o design de porta de rede dupla da Dante suporta a comutação de rede ativa e em espera para garantir a confiabilidade no nível da transmissão.
3. A interface 4CH Dante 4mic/line entradas x 4Outputs também pode ser usada no sistema de conferências de som: em grandes salas de conferências, a interface de entrada conecta vários microfones de mesa ou microfones de gansó de ganso, o final da saída aciona o alto -falante do teto e o sinal é derrotado com o software DANTE Controller.
4. Os locais de educação são adequados: o microfone e os sinais de perguntas e respostas do aluno na sala de aula podem ser transmitidos para a sala de controle central através da rede, e a extremidade da saída está conectada ao sistema de gravação e transmissão ou transmissão do campus.
