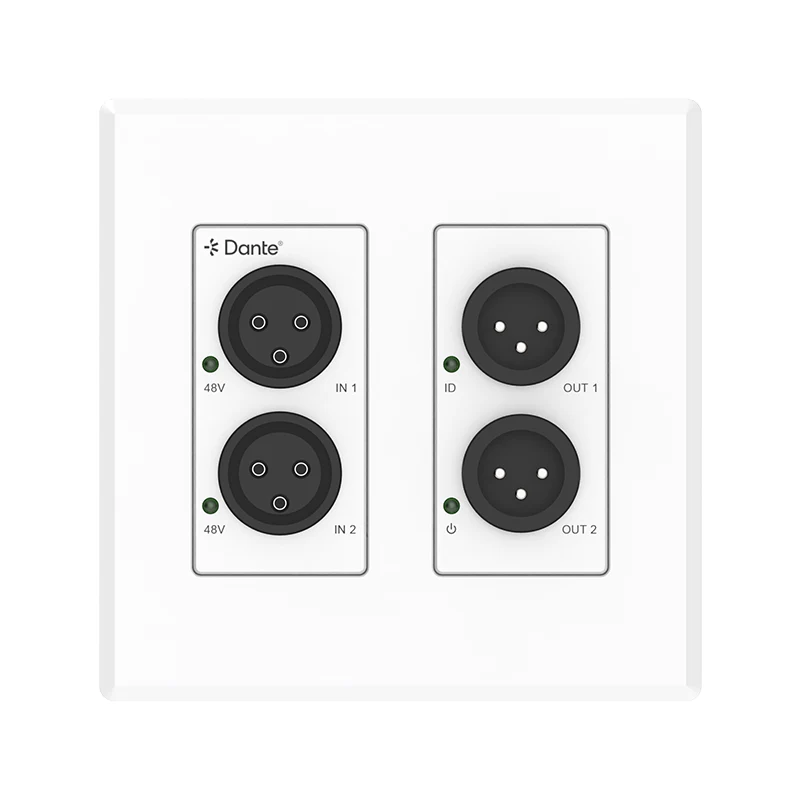

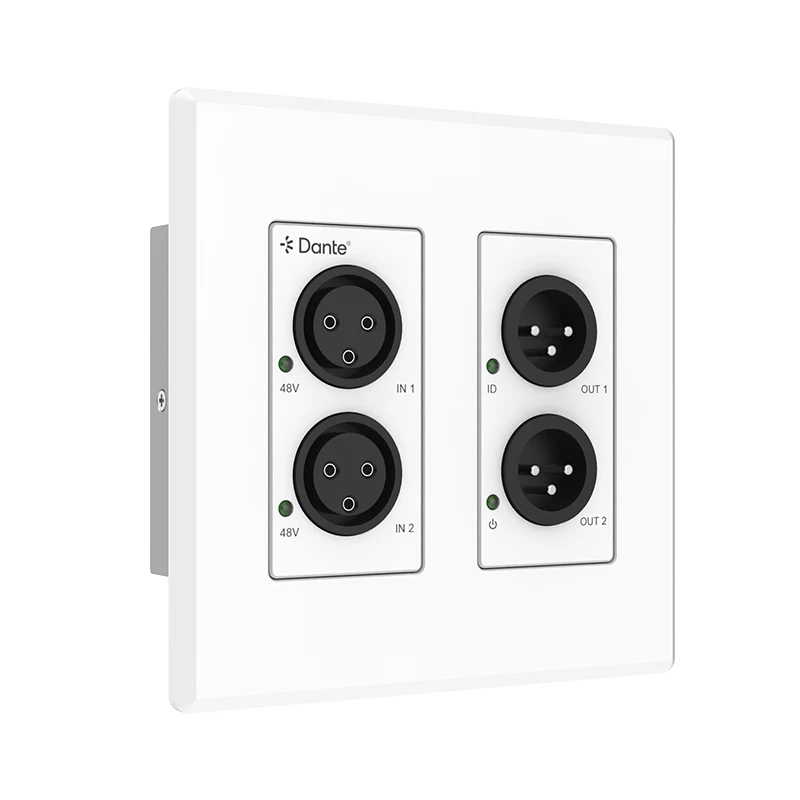

Este compacto conversor Dante XLR analógico de 2 canais utiliza a plataforma Dante® Ultimo 2x2, conectando perfeitamente dispositivos de áudio analógicos tradicionais a uma rede digital Dante®. Projetada como uma placa de parede padrão 2-GANG US, ela fornece integração flexível para sistemas de áudio legados e modernos.
Entrada Analógica: Sensibilidade ajustável com controle de precisão de 5 níveis para correspondência ideal de sinal.
Saída Analógica: Ganho de saída configurável com ajuste de 5 níveis para distribuição balanceada.
Opções de alimentação dupla: suporta alimentação local de 12 Vcc ou PoE (Power over Ethernet) para instalação simplificada.
Compatibilidade Plug-and-Play Dante®: Certificada para redes de áudio confiáveis e de baixa latência.
Som ao vivo
Transmissão
Gravação em estúdio com integração perfeita com Dante
Sala de conferências
2 entradas + 2 saídas (entrada Dante® e saída Dante®)
Áudio analógico XLR balanceado/desbalanceado
MIC Phantom 48V Ligar e desligar via botão físico
Sensibilidade de entrada e controle de ganho de saída para ajustar diferentes níveis de MIC/XLR
A taxa de amostragem de áudio Dante® suporta 44,1/48/88,2/96KHz a 24 bits
Latência configurável do dispositivo Dante® (suporta 1, 2 ou 5 ms configurável usando o Dante® Controller)
Suporta transporte de áudio AES67 RTP
PoE e opções de energia local
Design de painel frontal padrão 2-GANG UE/Reino Unido
① Conversor analógico XLR para Dante® de 1 entrada e 2 saídas
② 1x conector Phoenix de 2 pinos-3,5 mm (macho)
③ 1× Manual do Usuário
|

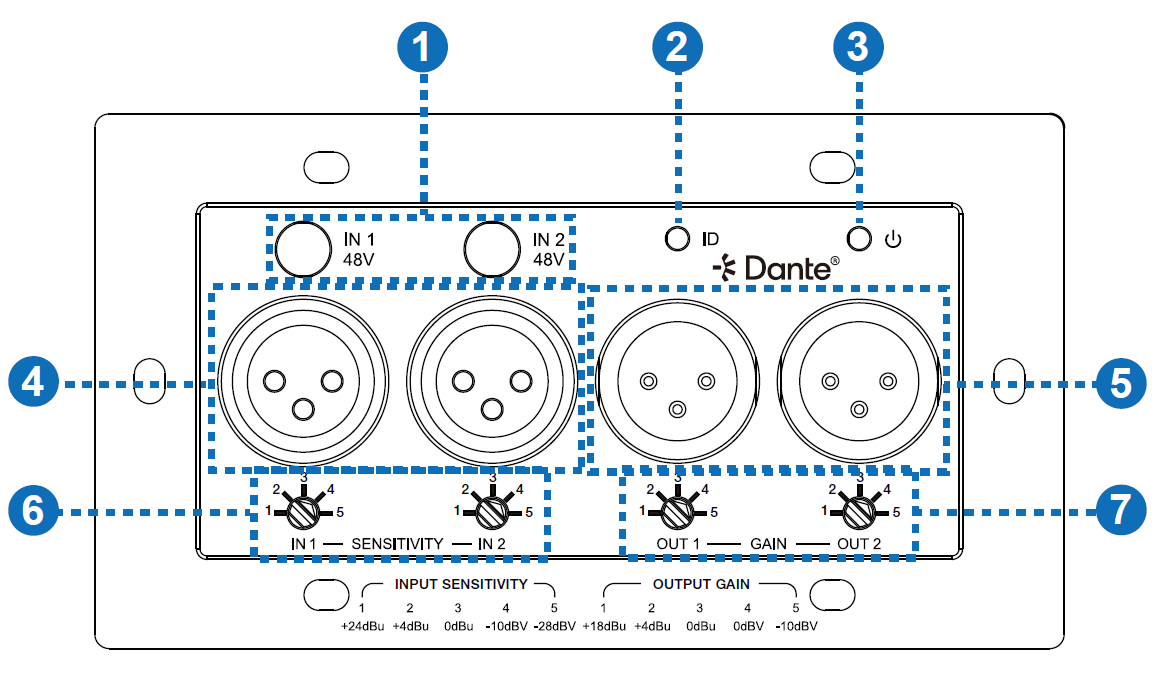

Não. |
Nome |
Descrição da função |
|
1 |
EM 1/2 Botão de 48 V e LED retroiluminado |
Pressione o botão para ligar a alimentação fantasma de 48 V do canal de entrada de áudio MIC 1/2 e, em seguida, o LED retroiluminado correspondente acende. |
|
2 |
LED de identificação (verde) |
Acende para auxiliar na identificação do dispositivo por meio do Dante Controller. |
|
3 |
Energia (verde) |
▪ Luz acesa: o dispositivo está ligado por PoE ou local Alimentação de 12 VCC. ▪ Luz desligada: o dispositivo está desligado . |
|
4 |
Portas de entrada de áudio |
Porta de entrada de áudio analógico XLR balanceada/desbalanceada 1/2, conectada a dispositivos de fonte de áudio analógico MIC/LINE. |
|
5 |
Portas de saída de áudio |
Porta de saída de áudio analógica XLR balanceada/desbalanceada 1/2, conectada a dispositivos de fonte de áudio analógico. |
|
6 |
Botão Audio IN 1/2 |
O botão de ajuste de sensibilidade de 5 níveis para canal de entrada de áudio analógico 1/2. As setas do botão indicam: 1. +24dBu, 2. + 4dBu, 3. 0dBu, 4. -10dBv, 5. -28dBv. |
|
7 |
Botão AudioOUT 1/2 |
O botão de ajuste de ganho de 5 níveis para canal de saída de áudio analógico 1/2. As setas do botão indicam: 1. +18dBu, 2. + 4dBu, 3. 0dBu, 4. 0dBv, 5. -10dBv. |
|

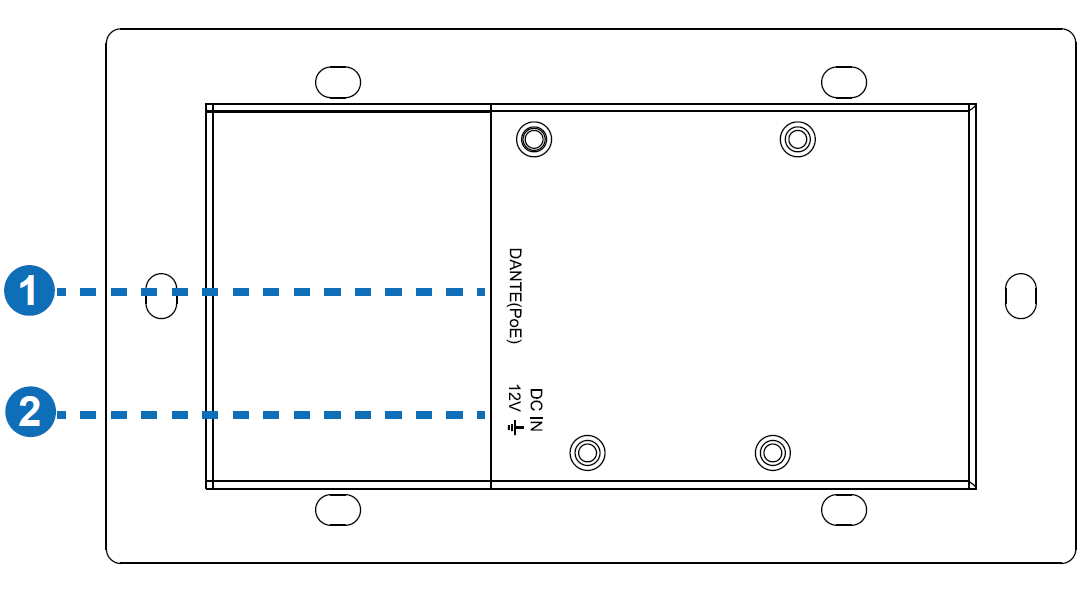

Não. |
Nome |
Descrição da função |
|
1 |
DANTE (PoE) porta |
Porta de entrada/saída de áudio digital Dante® de 100M, conectada ao switch de rede por meio da linha RJ45, com suporte para fonte de alimentação PD. O LED LINK verde fica sempre aceso após a conexão normal. O LED amarelo de DADOS pisca quando há transmissão de dados. |
|
2 |
Porta DC IN |
Porta de entrada de energia de 12 VCC/500 mA. O dispositivo pode ser alimentado por dois métodos: ▪ Fonte de alimentação local de 12 VCC/500 mA. ▪ PoE do switch de rede. O dispositivo atua como PD modo. |
|

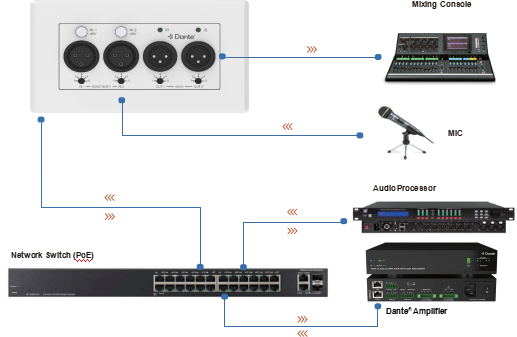

Conexão |
|||||
|
|
Painel frontal |
1x LED de alimentação [cor verde] 1x LED de ID [cor verde] 2x botão MIC Phantom Power 48V com LED retroiluminado [cor verde] 2 entradas de áudio [XLR de 3 pinos, fêmea] [Áudio LINE, conexão balanceada/desbalanceada, nível máximo de entrada 24dBu] [Áudio MIC, conexão balanceada/desbalanceada, nível máximo de entrada 50mVRMS, alimentação fantasma 48V] 2x Saída de Áudio [XLR de 3 pinos, Macho, áudio analógico, conexão balanceada/ não balanceada, nível máx de saída 18dBu] |
|||
|
|

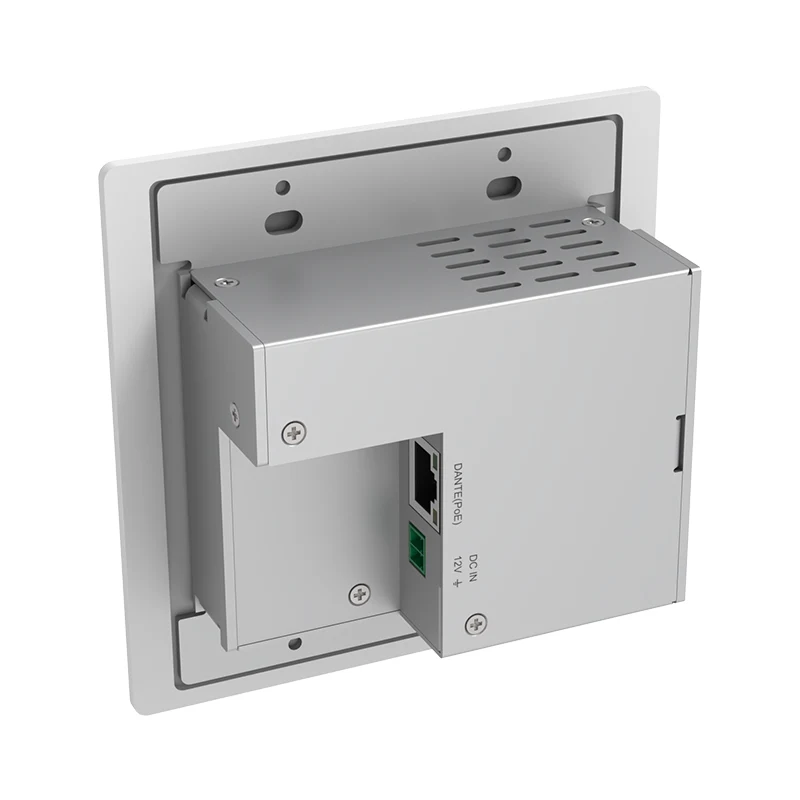

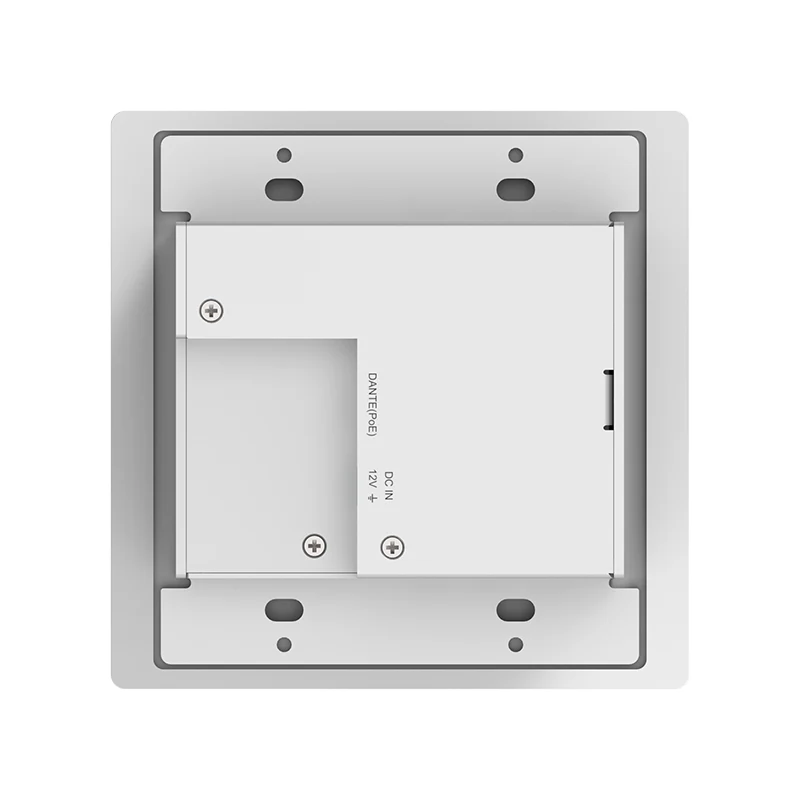

Painel traseiro |
1x DANTE [conector RJ45, PoE] [entrada/saída de áudio digital, PCM 2CH 44,1K-96KHz 16/24 bits] 1x DC/12 V [conector Phoenix de 2 pinos-3,5 mm] [12 VCC/ 500 mA] |
|||
|
|
Mecânico |
||||
|
|
Habitação |
Painel de alumínio + Chassi de ferro |
|||
|
|
Cor |
Painel branco + chassi prateado |
|||
|
|
Dimensões |
Placa de parede: 136 mm [L] x 75 mm [A] x 40,7 mm [D] Placa frontal: 146 mm [L] x 85 mm [A] x 5 mm [D] |
|||
|
|
Peso |
Sem placa frontal: 275g Com placa frontal: 347g |
|||
|
|
Fonte de energia |
1. PoE/PD (Classe 1 IEEE 802.3af) 2. DC 12V (para o caso que o switch não suporta PoE) |
|||
|
|
Consumo de energia |
3,6 W (máx.) |
|||
|
|
Temperatura operacional |
32°F ~ 104°F / 0°C ~ 40°C |
|||
|
|
Temperatura de armazenamento |
-4°F ~ 140°F / -20°C ~ 60°C |
|||
|
|
Umidade operacional |
20% ~ 80% (umidade relativa, sem condensação) |
|||
|
|
Umidade de armazenamento |
10% ~ 90% (umidade relativa, sem condensação) |
|||
|
Técnico |
|
||||
|
Modelo não. |
DPX22-EUA |
|
|||
|
Nome |
Conversor Dante XLR Analógico 2CH |
|
|||
|
Largura de banda da rede |
100 milhões |
|
|||
|
Método de controle |
Controlador Dante® |
|
|||
|
Latência de áudio |
Latência configurável do dispositivo Dante® (Suporta 1, 2 ou 5 ms configuráveis usando Dante® Controller) |
|
|||
|
Formatos de áudio |
DANTE [Entrada/saída de áudio digital, PCM 2CH 44,1 K-96 KHz 16/24 bits] LINE In [áudio analógico, conexão balanceada/desbalanceada, nível máximo de entrada 24dBu] Entrada MIC [áudio analógico, conexão balanceada/desbalanceada, nível máximo de entrada 50mVRMS] LINE Out [áudio analógico, conexão balanceada/desbalanceada, nível máximo de saída 18dBu] |
|
|||
|
Parâmetros de áudio |
Impedância de saída |
300 Ohms |
|
||
|
|
Nível de saída (Máximo) |
18dBu (Máximo) |
|
||
|
|
Resposta de frequência |
20 Hz a 20 kHz (-/+0,5dB) |
|
||
|
|
Intervalo dinâmico |
> 90dB@0dBu, 1kHzA ponderado |
|
||
|
|
Relação S/R de áudio |
> 90dB@0dBu, 1kHzA ponderado |
|
||
|
|
Áudio THD+N |
< 0,015% a +4dBu, 1KHz |
|
||
|
Distância de transmissão |
328 pés/100 m (CAT6/6A/7) |
|
|||
|
Proteção ESD |
IEC 61000-4-2: ±8kV (descarga de entreferro) e ±4kV (descarga de contato) |
|
|||
①Garantia:
Todos os nossos produtos foram testados antes do envio;
Podemos fornecer conversor 2CH Line In Dante com 1 ano de garantia. (Após o período de garantia de qualidade começar a cobrar a taxa de serviço de manutenção apropriada.)
②Entrega:
Pedido de amostra: ou o pedido de amostra, podemos enviar durante 1-3 dias
Pedido em grandes quantidades: depende da quantidade, normalmente é de 10 a 15 dias.
③Envio:
Todos os nossos produtos serão enviados por Fedex/DHL/UPS/TNT ou transporte marítimo. Também podemos enviar para seu agente na China.
Q1: Você oferece serviço OEM e ODM?
R: Sim, podemos fornecer soluções OEM ou ODM dependendo dos requisitos do cliente
Q2. Se a quantidade for inferior à quantidade mínima, posso encomendar?
A2. Claro, você pode solicitar amostras para testes e inspeção de qualidade. Prestamos mais atenção ao pedido de amostras
Q3:Qual é o padrão de qualidade de seus produtos?
A3: Nossos produtos aprovaram certificados CE, ROHS, FCC
Q4: Qual local utilizará equipamento FHBAudio?
Nossos produtos são amplamente utilizados em vários setores, incluindo conferências internacionais, organizações governamentais, instituições bancárias, centros religiosos como igrejas, aeroportos, órgãos parlamentares, instituições educacionais, hotéis e salas de conferências corporativas privadas, entre outros. Essa ampla gama de aplicações destaca a versatilidade e a confiabilidade de nossas ofertas, tornando-as uma escolha confiável para uma ampla variedade de clientes e setores.
P5: Quais são os benefícios do áudio Dante?
R5: O áudio Dante oferece uma solução simplificada e eficiente para transmissão de áudio de alta qualidade em redes Ethernet padrão. Ao aproveitar a tecnologia Dante, os usuários podem enviar e receber facilmente vários canais de áudio por meio de um único cabo de rede, reduzindo significativamente a necessidade de cabeamento tradicional volumoso. Este sistema oferece flexibilidade, escalabilidade e confiabilidade excepcionais, tornando-o ideal para som ao vivo, transmissão e aplicações de áudio instaladas. Com desempenho em tempo real e integração perfeita entre vários dispositivos, o Dante simplifica a rede de áudio enquanto mantém qualidade de sinal superior e baixa latência.
