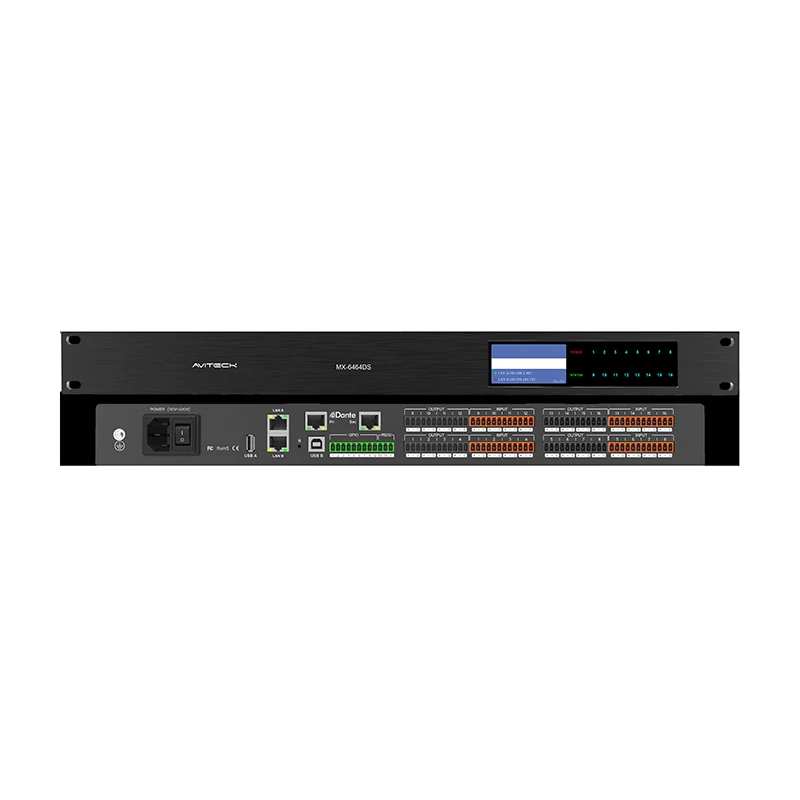

64 canais Dante DSP

O processador de áudio digital Dante DSP de 64 canais é um produto de sistema de controle e processamento de áudio livremente projetável. O painel frontal vem com uma tela colorida de alta definição, que pode exibir o status atual de funcionamento do dispositivo. Adota tecnologia avançada de processamento DSP. O sistema oferece uma variedade de módulos de processamento de áudio para você escolher. A arquitetura de software aberta pode resolver diversos problemas práticos no cenário de aplicação. . 128 canais de áudio em rede, fornecendo alta largura de banda, baixa latência, alta compatibilidade e soluções de baixo custo para transmissão de áudio em rede.

Especificação do produto Dante DSP de 64 canais

Característica principal do produto Dante DSP de 64 canais

1. Componentes principais de hardware

Processador DSP de alto desempenho: usa o DSP Sharc21569 de alto desempenho da Analog Devices, que é um chip de processamento de sinal digital (DSP) de alto desempenho da Analog Devices (ADI), conhecido por sua alta precisão, baixo consumo de energia e excelente confiabilidade. Os chips DSP da série Sharc são frequentemente usados ​​em aplicações que exigem processamento de áudio de alto desempenho.

Processador NXP I.ML ARM: Como outro processador central, o processador I.ML ARM da NXP oferece poderosos recursos de computação e controle, o que ajuda a realizar funções complexas de processamento e controle de sinais de áudio.

2. Função de áudio de rede

Suporta 64*64 canais de áudio de rede Dante: O hardware suporta até 64 entradas e 64 saídas de canais de áudio de rede Dante, alcançando transmissão de baixa latência de áudio multicanal. Ao mesmo tempo, também é compatível com o padrão AES67, o que significa que pode interoperar com outros dispositivos AoIP (Áudio sobre IP) que seguem o padrão AES67.

Duas portas Gigabit Ethernet: Para conexão de áudio Dante ou backup de rede, garantindo estabilidade e confiabilidade na transmissão de áudio.

3. Interface de áudio analógico

Até 32 canais de E/S de áudio analógico: Fornece um rico conjunto de interfaces de entrada e saída de áudio analógico para atender a diversas necessidades de processamento de áudio.

16 canais de entrada de áudio analógico de nível de microfone/linha: Suporta entrada de microfone e nível de linha, adequado para diferentes fontes de áudio.

16 canais de saída de áudio analógico de nível de linha: Fornece saída de nível de linha para acionar vários dispositivos de áudio.

4. Outras interfaces e funções

Interfaces USB A e USB B: Fornece opções flexíveis de conexão USB para transmissão de dados e controle de dispositivos.

Interface RS232: Suporta comunicação serial, conveniente para conexão e controle com outros dispositivos.

Interface GPIO: Oito interfaces GPIO podem ser usadas para configuração gratuita de entrada e saída, aumentando a flexibilidade e escalabilidade do hardware.

Duas portas Ethernet 100 Gigabit independentes: Usadas para conexão de controle ou backup de rede, fornecendo redundância e segurança de rede adicionais.

Até 8*8 canais de gravação e transmissão de áudio digital USB: Suporta gravação e transmissão de áudio digital multicanal, adequado para vários cenários de aplicação de áudio.

5. Fonte de alimentação e projeto de arquitetura

Módulo de alimentação dedicado integrado: Garante uma fonte de alimentação estável e melhora a confiabilidade e estabilidade do equipamento.

Fonte de alimentação externa de 12 V (500 mA) DC: fornece uma maneira conveniente de acessar a fonte de alimentação.

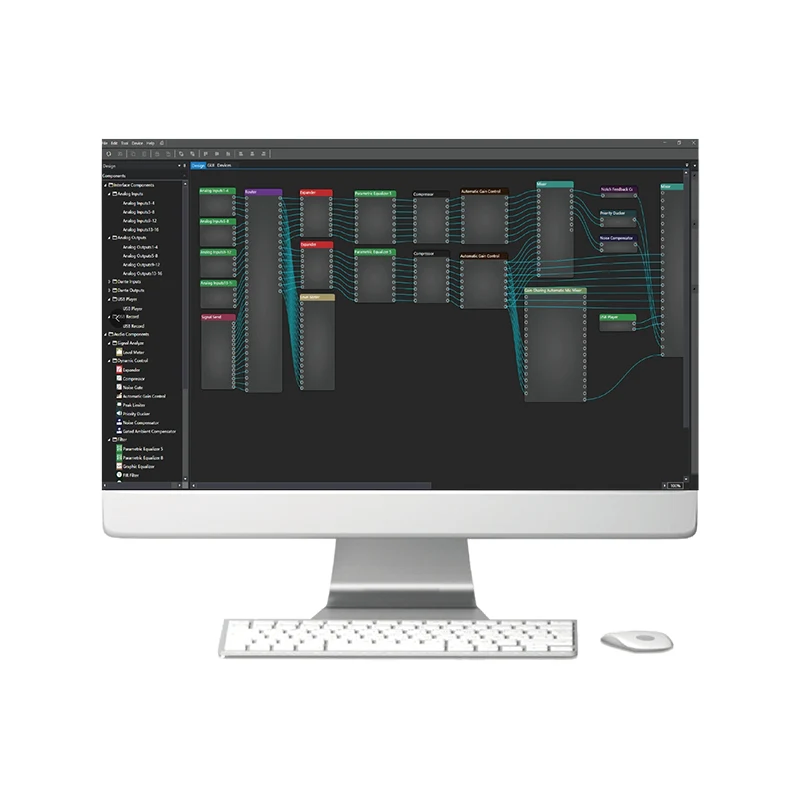

Arquitetura aberta: permite aos usuários definir processamentos e processos de sinais arbitrariamente, bem como projetar interfaces de controle de usuário, proporcionando grande flexibilidade e personalização.

6. Funções adicionais

Suporte para placa de som USB: amplia as possibilidades de processamento de áudio.

AEC, ANC, AFS integrados: AEC (cancelamento de eco), ANC (controle ativo de ruído) e AFS (supressão automática de feedback) e outras funções melhoram a qualidade e o efeito do processamento de áudio.

Suporte para conexão WIFI: oferece opções de conexão sem fio para facilitar a comunicação e transmissão de dados com outros dispositivos na rede sem fio.

Aplicação do produto Dante DSP de 64 canais

O produto Dante DSP de 64 canais representa um avanço significativo na tecnologia de processamento de áudio, oferecendo uma ampla gama de aplicações devido ao seu alto desempenho e flexibilidade. Aqui está uma visão geral detalhada de suas aplicações potenciais:

1. Locais de som e apresentações ao vivo

Mixagem e roteamento de áudio: A capacidade do DSP de lidar com 64 canais de áudio de rede Dante o torna ideal para ambientes de som ao vivo, permitindo mixagem e roteamento complexos de sinais de áudio.

Redução de eco e ruído: Os módulos AEC (Acoustic Echo Canceller) e ANC (Active Noise Control) integrados podem reduzir significativamente eco e ruído indesejados, melhorando a qualidade geral do som.

2. Estúdios de gravação

Gravação Multitrack: Com suporte para até 64 canais de áudio, o DSP é perfeito para sessões de gravação multitrack, capturando cada detalhe de uma performance.

Integração de estação de trabalho de áudio digital: O DSP pode ser perfeitamente integrado com DAWs (estações de trabalho de áudio digital) populares, fornecendo um fluxo de trabalho contínuo para gravação, edição e mixagem de áudio.

3. Transmissão e streaming

Processamento de áudio para transmissões ao vivo: Os poderosos recursos de processamento do DSP podem ser usados ​​para aprimorar a qualidade de áudio das transmissões ao vivo, garantindo que os espectadores recebam uma experiência de áudio de alta fidelidade.

Transmissão de áudio multicanal: Com suporte para compatibilidade AES67, o DSP pode ser usado em ambientes de transmissão para transmitir e receber sinais de áudio multicanal em redes IP.

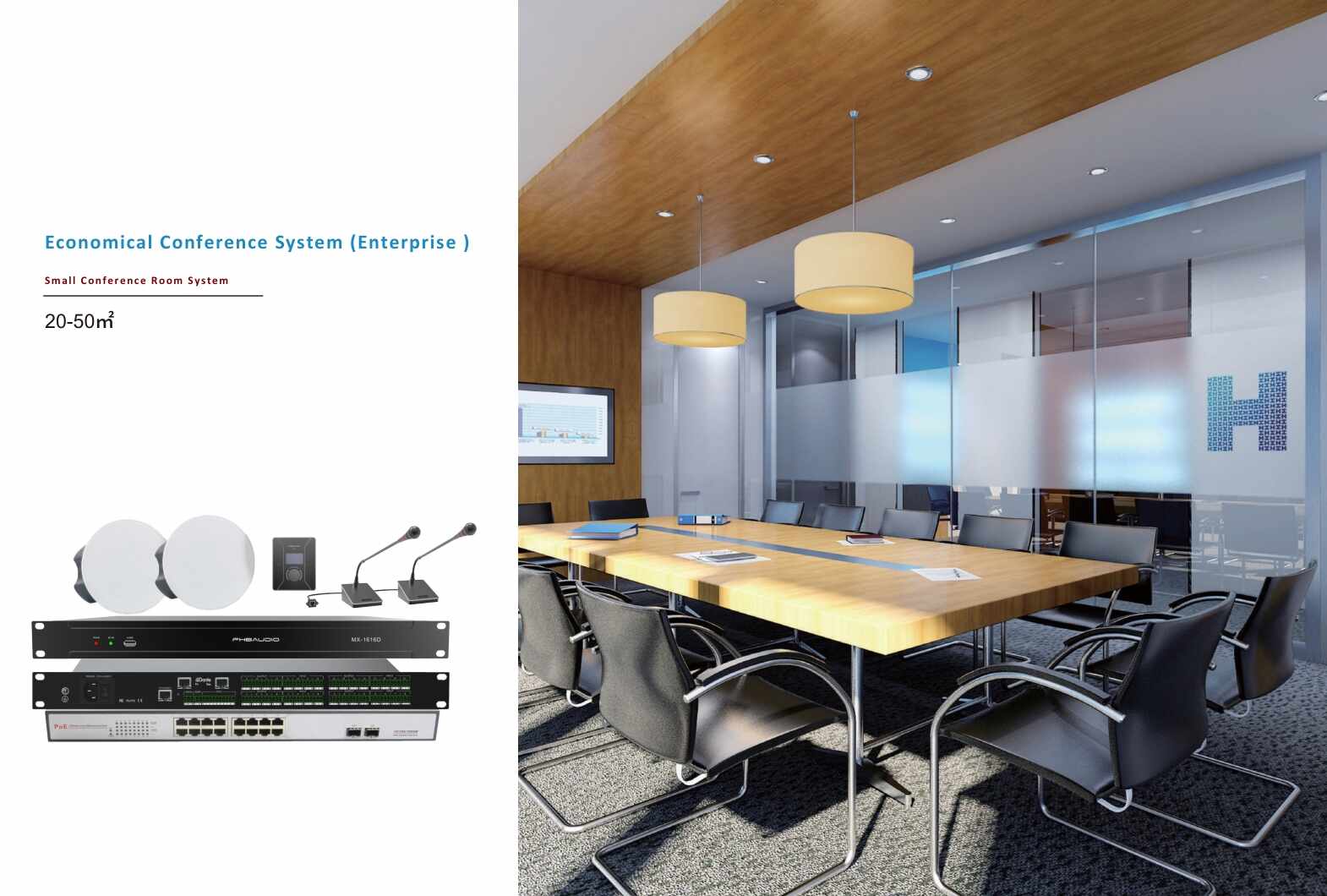

4. Espaços para conferências e reuniões

Audioconferência: O DSP pode ser usado para facilitar audioconferências, com suporte para recursos como controle automático de ganho (AGC) e supressão de ruído para garantir uma comunicação clara.

Controle Centralizado: Com opções de controle RS232, RS485 e UDP, o DSP pode ser integrado a um sistema de controle centralizado, permitindo fácil gerenciamento de configurações e equipamentos de áudio.

5. Instalações e Sistemas de Som

Distribuição de Áudio: Em instalações grandes, o DSP pode ser usado para distribuir sinais de áudio para diversas zonas ou salas, com suporte para roteamento e controle precisos.

Otimização do Sistema de Som: Os poderosos recursos de processamento do DSP podem ser usados ​​para otimizar o sistema de som para vários ambientes, garantindo que o áudio seja entregue com clareza e precisão.

6. Educação e Treinamento

Reforço de áudio para salas de aula: O DSP pode ser usado para aprimorar o reforço de áudio em salas de aula, garantindo que os alunos possam ouvir palestras e apresentações com clareza.

Ensino à distância e webinars: Com suporte para gravação e streaming de áudio multicanal, o DSP pode ser usado para facilitar o ensino à distância e webinars, proporcionando uma experiência de áudio de alta qualidade aos participantes.

7. Centros e teatros de artes performáticas

Mixagem de áudio para apresentações ao vivo: O DSP pode ser usado para mixar sinais de áudio para apresentações ao vivo em teatros e centros de artes performáticas, garantindo que o público receba uma experiência de áudio nítida e envolvente.

Design de Som e Efeitos: Com seus poderosos recursos de processamento, o DSP pode ser usado para criar designs de som e efeitos complexos para produções teatrais.
