Dante Interface Mic

O DWP22X é um painel de interface Dante de alto desempenho que converte perfeitamente dois canais Dante em saídas de áudio analógicas e duas entradas de áudio analógicas na rede Dante. O modelo DWP22X-UA foi projetado para caixas traseiras de gangue dupla no estilo americano, enquanto o DWP22X-UE é adaptado para caixas de fundo europeias de montagem.

Para configurar, basta conectar a porta RJ45 a um comutador Ethernet usando um cabo CAT5 e depois usar o Dante Controller para rotear sinais de baixa latência de e para outros dispositivos na mesma rede Dante. Isso garante transmissão de áudio eficiente e confiável em sua rede.

Dante Interface Painel Mic/Linha 2 Entradas x 2 Saídas Principais Recursos:

• Fornece interface Dante para duas entradas / saídas

• Dois canais de áudio de microfone XLR ou linhas padrão se convertem para a rede Dante

• Mic/linha selecionável em cada entrada

• Ganho de microfone/linha ajustável de -20 dB a +20dB para cada canal de entrada

• Combrável 48V Phantom Power em cada entrada para microfone condensador

• Cada sinal de entrada de áudio/LED de clipe no painel frontal

• Dois níveis de linha de saída de áudio balanceado XLR da Rede Dante

• Dois canais de saída no painel traseiro (correspondendo a duas saídas XLR)

• Alta resolução de 24 bits converte analógico em digital e digital para analógico

• LEDs indicam o status de sincronização de energia e rede no painel frontal

• alimentado por fonte de alimentação externa de 24VDC ou POE

• Operação normal com o interruptor de rede de habilitação POE

Fhbavtec dante interface mic/linha 2 entradas x 2 saídas especificações

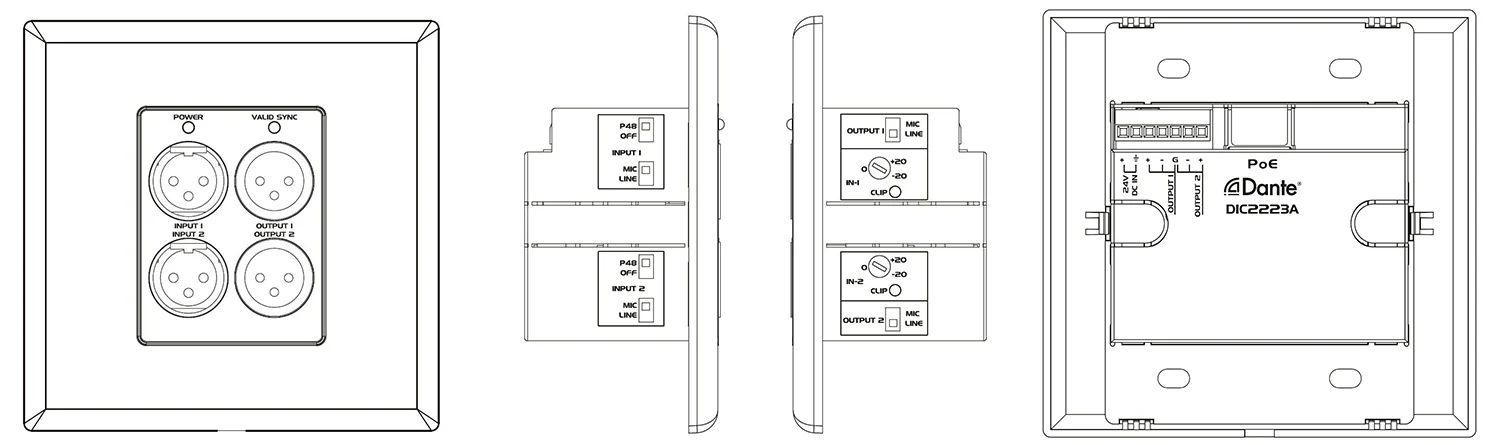

FHBAVTEC DANTE PAINEL MIC/LINHA 2 ENTRADAS X 2 SAUCAÇÕES OPERAÇÃO

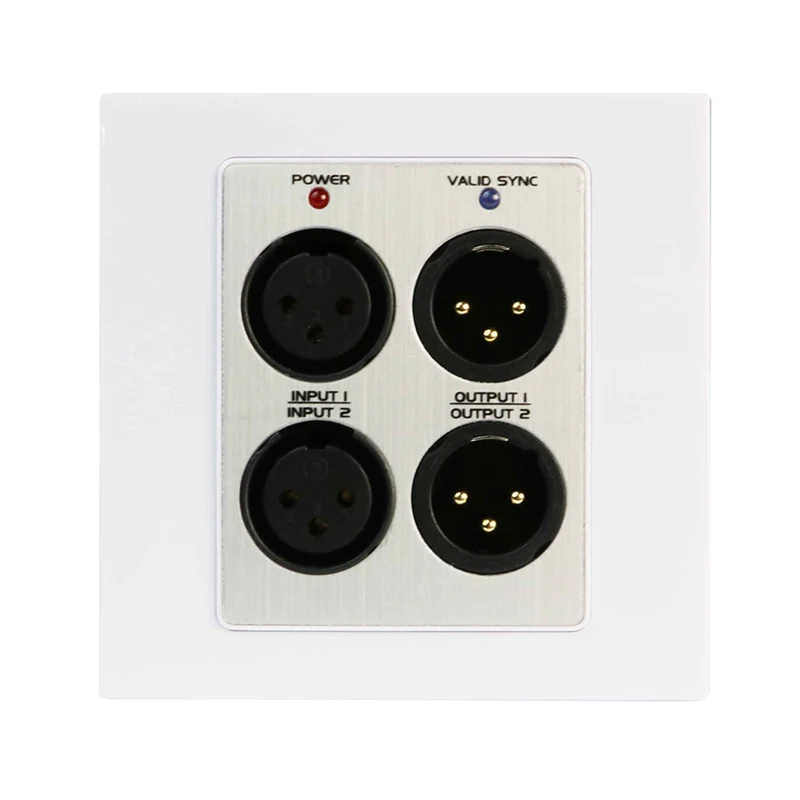

1. Duas entradas XLR, aceitam sinal de áudio de microfone ou linha.

2. Duas saídas XLR, selecionáveis ​​para MIC ou sinal de áudio de linha.

3. Indicador de LED de energia.

4. O LED de sincronização indica o status da rede Dante.

5. Seletor de entrada

Linha: aceita fonte de linha equilibrada ou desequilibrada.

MIC: aceita o sinal do microfone dinâmico ou condensador.

48V: fornece potência fantasma de 48V ao conectar o microfone ondenSer.

6. Seletor de saída: t As saídas para linha ou microfone com faixa de ganho diferente.

7. Controles de ganho de entrada: ajuste o nível de ganho do sinal de entrada no canal de entrada ACh.

8. Clipe de sinal LED em cada canal de entrada

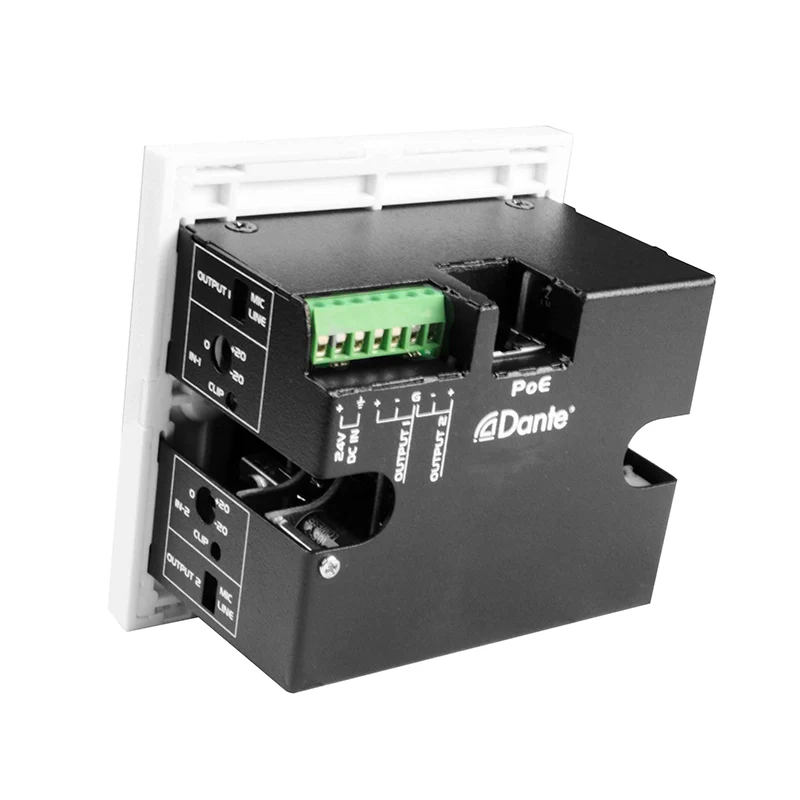

9. Saídas do terminal do euro:

Converte dois canais Dante em saídas de linha analógica. Essas duas saídas são paralelas às saídas n painel frontal.

10.rj45 porta: usando o CAT5 capaz de conectar -se à rede Dante.

NOTA: Ao usar o comutador de rede habilitado para POE, o DWP22X pode ser alimentado e operação do POE.

11. POWER: Conecte o bloco de terminal CC 24V a 2P ou a tomada de entrada CC. Nota: Se CC 24V e POE estiverem presentes no DWP22X, a unidade operará a partir de CC 24V. E quando o CC 24V removido, a energia mudará para a POE Power automaticamente.

Fhbavtec dante interface mic/linha 2 entradas x 2 saídas aplicativos

A interface Dante 2CH Dante 2 MIC/LINE ENTRADAS X 2 SAUTES Painel de interface é perfeita para aplicativos profissionais de áudio, como salas de conferências, configurações de som ao vivo, estúdios de transmissão e sistemas AV instalados, onde é necessária uma conversão confiável de Dante-Analog e analógico para dante. Seu design montado na parede permite uma integração limpa e eficiente em vários ambientes, mantendo o desempenho de áudio de alta qualidade.
